Zapojení modemu ZYXEL O2 GateWay s klasickou přípojkou

Bez telefonní linky
IP (VoIP) telefonní přípojka

Pokud jste před zakoupením zařízení ZYXEL O2 GateWay používali jiný modem, doporučujeme všechny staré kabely a napájecí zdroj (trafo) nahradit novými.

Postup pro zapojení

  1. Připravte si telefonní kabel, který je součástí balení od pevné telefonní linky.

    Jeden konec telefonního kabelu zapojte do telefonu nebo v případě bezdrátového telefonu do telefonní stanice. Detailnější informace najdete v návodu k pevnému telefonu, který je součástí balení.

    Drážka pro uchycení telefonního kabelu

  2. Druhý konec telefonního kabelu zapojte do vstupu rozbočovače, který je označený jako „PHONE“ (na obrázku značen „A“).

    Rozbočovač PHONE

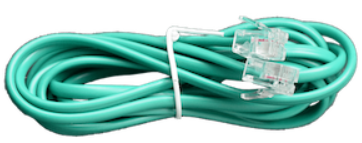

  3. Připravte si zelený kabel, který najdete v krabici od telefonu.

    Zelený kabel

    Zapojte zelený kabel do rozbočovače. Vstup je označený „LINE“ (na obrázku značen „B“).

    Vstup LINE

    Druhý konec zeleného kabelu zapojte do telefonní zásuvky.

    Telefonní zásuvka

  4. Připravte si šedý kabel, který najdete v krabici od modemu.

    Šedý kabel

    Zapojte šedý kabel do rozbočovače. Výstup je označený „DSL“ (na obrázku značen „C“).

    Vstup DSL

    Druhý konec šedého kabelu zapojte do modemu. Na zadní straně modemu je šedý vstup označený „DSL“.

    Vstup DSL na modemu

  5. Kulatý konec napájecího adaptéru (trafa) modemu zapojte do vstupu označeného „Power“. Napájecí adaptér zapojte do elektrické zásuvky. Modem zapněte tlačítkem „ON/OFF“.

    Tlačítko zapnutí a vstup POWER na modemu

Soubory ke stažení

Název Velikost
Uživatelská příručka
8 MB Stáhnout
