Zapojení modemu ZTE H267A s IP (VoIP) telefonní přípojkou

1. Pokud budete váš počítač připojovat pomocí kabelu, použijte černý kabel (LAN).

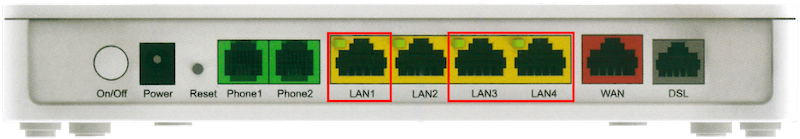

2. Jeden konec zapojte zezadu do modemu do výstupu „LAN1“, „LAN3" nebo „LAN4". Druhý konec kabelu zapojte do počítače.

   TIP: Nepoužívejte výstup označený „LAN2“. Je určený pro O2 TV set-top box.



3. Připojte váš IP telefon k modemu pomocí ethernetového kabelu (LAN), který je součástí balení IP telefonu.

   Jeden konec kabelu zapojte do modemu, do výstupu „LAN1“, „LAN3“ nebo „LAN4“ na zadní straně. Druhý konec kabelu zapojte do IP telefonu.

   Pro detailnější informace pokračujte do návodu na zapojení pro váš IP telefon:

   • Panasonic KX-TGP600

   • Yealink SIP-T23P a SIP-T23G

   • Gigaset A540 IP

4. Jestliže chcete připojit také O2 TV, použijte žlutý kabel (LAN).

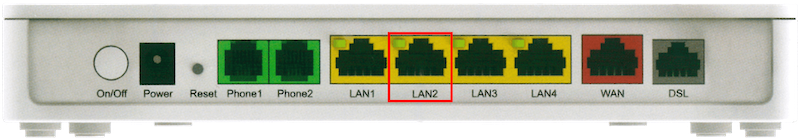

5. Jeden konec kabelu zapojte do modemu, do výstupu „LAN2“ na zadní straně.

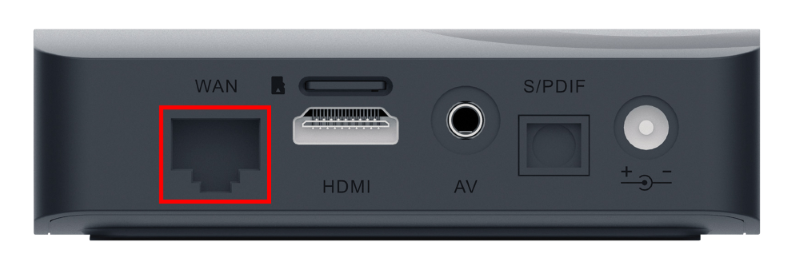

6. Druhý konec zapojte do set-top boxu do vstupu označeného „WAN (nebo LAN)”.

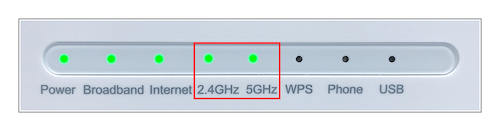

7. Gratulujeme k prvnímu zprovoznění modemu ZTE H267A.

Další funkce a informace o modemu najdete v Nastavení a ovládání.
